Duck Foot Paddelzinken
DUCK FOOT Paddelzinken
Die Marke Duck Foot Parts Inc. stammt aus Saskatoon in Kanada und beschäftigt sich mit der Optimierung des Gutflusses im Schneidwerk. Das Produkt wurde von dem Landwirt Steve Kastning erfunden, als er hinterm Lenkrad seines Mähdreschers nach Lösungen gesucht hat, den Gutfluss zu verbessern und gleichzeitig Schneidwerksverluste zu verringern. Das Problem, das Steve beschäftigte: An Draperschneidwerken muss die Haspel häufig mehr eingreifen, damit die Halme passend auf dem Band liegen. Mehr Haspeleingriff kann höhere Schneidwerksverluste verursachen und unterbricht zudem den Gutfluss.
Mit DUCK FOOT Paddelzinken zu einem besseren Gutfluss bei weniger Verlusten:
-
Gleichmäßige Zuführung des Erntegutes für einen besseren Drusch
-
Höhere Arbeitsgeschwindigkeit = Reduzierung der Betriebskosten
-
Durch höhere Haspelposition, sensitivere Zinkenstellung & niedrigerer Haspeldrezahl zu weniger Ernteschäden
-
Bis zu 75% geringere Schneidwerksverluste & weniger Pflanzenverluste bei kurzen und dünnen Beständen
-
Funktioniert bei verschiedensten Erntefrüchten
Dank sensitiverer Stellung der Haspelzinken zu weniger Verlusten und besseren Gutfluss:
Gerade bei Draper Schneidwerken ist häufig ein stärkerer Haspeleingriff von Nöten im Vergleich zum Schneckenschneidwerk, um das Material passend auf das Band zu legen. Tiefere Haspelstellungen unterbrechen jedoch den Gutfluss und erhöhen das Risiko von Schneidwerksverlusten.
Durch das Anbringen von Duck Foot Paddelzinken wird die Oberfläche zum Zuführen des Materials auf das Band auf bis zu 47% erhöht - dies ermöglicht sensitivere Haspeleinstellungen!
Die Duck Foot Paddelzinken zeigen ihr volles Potential bei einer sensitiveren Stellung der Haspelzinken (Zinken nach vorne gerichtet). Statt die Zinken komplett durch die Ähren fahren zu lassen, streichen sie jetzt nur noch leicht über die Ähren. Gleichzeitig verschwinden die Zinken früher aus dem Material und das Band kann komplett beschickt werden. Zusätzlich sinkt das Risiko, dass sich Pflanzen überschlagen (oft bei Lagergetreide und Fahrgassen zu beobachten). Als Ergebnis wird der Mähdrescher insgesamt gleichmäßiger beschickt.
Bei Raps nutzt man die breite Auflagefläche der Paddelzinken für einen besseren Gutfluss, ohne das die Zinken zu tief durch die reifen Schoten fahren müssen. Der Gutfluss wird nicht abgebremst, die Bänder und Rapsschnecken können den Raps besser einziehen.
Installation der DUCK FOOT Paddelzinken
Duck Foot Haspelzinken werden auf jeden zweiten Haspelfinger (siehe Bild rechts). Bei einigen Herstellern gibt es mittlerweile optionale engere Abstände zwischen den Haspelfingern. Hier wird dann nur noch auf jeden dritten Haspelfinger ein Duck Foot gesteckt (z.B. MacDon Schneidwerke).
Wichtig ist darauf zu achten, dass die Duck Foot Haspelzinken in jeder Haspelreihe versetzt angeordnet sind, so dass immer abwechselnd mal ein Duck Foot Haspelzinken im Eingriff ist.

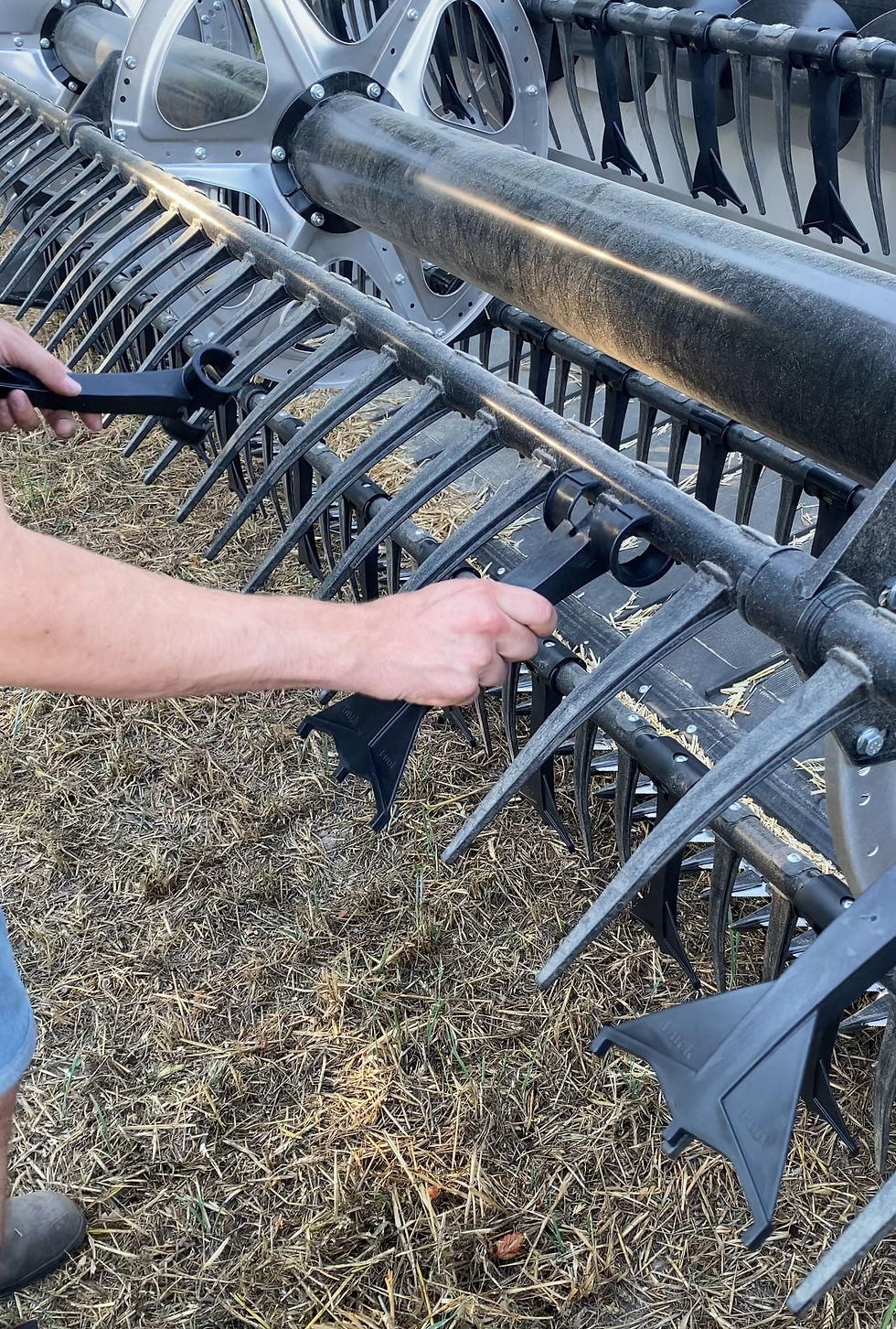

Die Duck Foot Haspelzinken werden auf die bestehenden Original Haspelzinken geschoben. Dazu den Duck Foot einfach mit etwas Schwung auf das Haspelrohr drücken und der Zinken rastet deutlich hörbar ein.
Abschließend werden die Duck Foot Haspelzinken mit dem Sicherungsclip gesichert. Dieser wird einfach werkzeuglos über den Haspelzinken gedrückt bis es laut hörbar zwei mal klickt.
Zum Entfernen der Sicherungsclips empfiehlt sich der Einsatz eines Schlitz Schraubendrehers. Diesen einfach am Sicherungsclip in der mitte ansetzen und den Clip mit der anderen Hand abfangen.
4 Varianten für zahlreiche Schneidwerke:
-
DF1MD - MacDon Schneidwerke der D, FD, FD1 & FD2 Serie
-
DF2HC - Schneidwerke mit der „Hart Carter“ Haspel: John Deere 600FD (bis Serien-Nr. #784.999) I New Holland 740CF Superflex I Case IH 3020 Terraflex I Deutz-Fahr Schneidwerke mit Plastikzinken
-
DF3PT - Geringhoff Schneidwerke der Flex, TruFlex, TruFlex Razor & XtremeFlex Serie I John Deere 600FD (ab Serien-Nr. #785.000), 700FD, HDX, HDR, HDF & RDF I Zürn 700PF
-
DF4CL - CLAAS Schneidwerke der CONVIO & CONVIO FLEX Serie
-
Es werden weitere Schneidwerke mit Plastikzinken unterstützt, die für die Lösung von Duck Foot Parts in Frage kommen. Sprecht uns einfach an und wir helfen gerne weiter!
Duck Foot Paddelzinken im Einsatz:
Duck Foot Haspelzinken im Hochertragsweizen mit einem Ertrag von 12-14 t/ha!
Die sensitive Haspel- Fingerstellung lässt das Material früher los und beschickt das Band gleichmäßiger.
Im Raps benötigt man deutlich weniger Haspeleingriff.
Die Zinken fahren weniger durch die Schoten und der Gutfluss wird nicht abgebremst. Die Bänder und die Rapsschnecke können die Pflanzen besser einziehen.
Die Haspel kann höher gefahren werden. Die Haspelzinken fahren nicht mehr so tief durch die Ähren.
Das typische Überschlagen der Pflanzen (insbesondere in Fahrgassen) wird vermieden.
Schneidwerksverluste werden deutlich reduziert.
Im Lagergetreide sind die Duck Foot Haspelzinken ebenfalls von Vorteil. Draper Schneidwerke sollten bei Lagergetreide spitzer gefahren werden, sprich der Schneidwerkswinkel sollte steiler gestellt werden. Der Messerbalken kommt so besser unter das liegende Material und die Messerfinger agieren wie kleine Ährenheber.
Lässt man nun die Haspel auf Höhe des Messerbalkens mitlaufen, räumen die Haspelzinken den Messerbalken ab und das Messer kann besser schneiden. Hier helfen die breiten Duck Foot Haspelzinken die Reinigung des Messerbalkens zu unterstützen.
In dem Beispielvideo wurde liegender Roggen gedroschen, der zudem vom Stroh her sehr feucht war. Das Ergebnis spricht für sich!
DUCK FOOT FAQ
Wie lange benötigt man für die Installation der Duck Foot Haspelzinken?
Wir rechnen dank des werkzeuglosen Aufstecksystems mit einer Minute je Fuß / 30,5 cm pro Person. Bei einem 40 Fuß / 12 m Schneidwerk kann man zu zweit mit ca. 20 Minuten rechnen.
Wie viele Duck Foot Haspelzinken benötige ich für mein Schneidwerk?
- Metrische Berechnung: Anzahl Haspelreihen x (Schneidwerksbreite in cm / 30,5 cm)
- Imperiale Berechnung: Anzahl Haspelreihen x Schneidwerksbreite in Fuß
Sollte die Haspel geteilt sein, zieht man je Teilung ca. 30 - 60 cm / 1-2 Fuss in der Berechnungsformel bei der Schneidwerksbreite ab.
In welchen Früchten funktionieren die Duck Foot Paddelzinken? Wie funktionieren sie bei Hochertrag?
Die Duck Foot Paddelzinken funktionieren in unterschiedlichsten Früchten wie Leguminosen (z.B. Soja, Linsen, Erbsen, Lupinen, Ackerbohnen), allen Getreidearten und ebenfalls Raps. Viele Kunden nutzen die Paddelzinken in Sonnenblumen, um die großen und schweren Köpfe auf das Band zu stoßen. Die Paddelzinken wurden vor der Markteinführung intensiv bei verschiedensten Kulturen und Bedingungen getestet, inklusive Hocherträge im Getreide mit bis zu 14 t/ha.
Erhöhen die breiten Haspelzinken das Risiko von Wickeln?
Nein, ganz im Gegenteil. Mit installierten Duck Foot Paddelzinken kann eine sensitivere Stellung der Haspelzinken genutzt werden, die Haspel läuft langsamer und muss zudem nicht mehr so tief im Bestand gefahren werden.
Reduzieren Duck Foot Haspelzinken Schneidwerksverluste?
Ja, die Paddelzinken wurden ausgiebig in unterschiedlichsten Bedingungen und Früchten getestet. Schneidwerksverluste konnten dabei um bis zu 75% reduziert werden.
Funktionieren Duck Foot Haspelzinken auch in Lagergetreide?
Ja, ebenfalls im Lagergetreide helfen die Duck Foot Paddelzinken den Mähdrescher besser zu beschicken. Man stellt dazu das Schneidwerk weiter auf die Spitze (steilerer Schnittwinkel), der Messerbalken kommt besser unter das liegende Material. Lässt man nun die Haspel auf Höhe des Messerbalkens mitlaufen, räumen die Paddelzinken den Messerbalken besser ab und das Messer kann sauber schneiden ohne zu verstopfen.
Können Duck Foot Haspelzinken in Kombination mit Ährenhebern gefahren werden?
Grundsätzlich ja, jedoch empfehlen wir einen Einsatz von Ährenhebern nur in äußerten Notfällen. Sollten Ährenheber genutzt werden, empfehlen wir die Prüfung des unteren Anschlags der Haspel, um Kollisionen zu vermeiden. Eine weitere Methode wäre der versetzte Anbau von Paddelzinken und Ährenheber, um weiterhin den vollen Haspelweg nutzen zu können. In Extremsituationen können die Paddelzinken in wenigen Minuten entfernt werden und nachträglich wieder installiert werden.
Die Duck Foot Haspelzinken kommen aus Kanada. Wurden diese in Deutschland / Europa getestet?
Ja, die Haspelzinken wurden im Sommer 2022 in unterschiedlichsten Kulturen und Bedingungen bei deutschen Testkunden eingesetzt. Dabei wurden zahlreiche Schneidwerk Hersteller und alle Duck Foot Varianten getestet. Im Sommer 2023 wurden Kunden im größeren Umfang mit Duck Foot Haspelzinken ausgerüstet. Dabei wurden tausende von Hektar unter teils schwierigsten Bedingungen geerntet, selbst in Lettland hatten wir ein Testkit im Einsatz. Die Rückmeldungen waren durchweg sehr positiv, weshalb die Haspelzinken zur Ernte 2024 voll zur Verfügung stehen.
